2.5Dで球を作成したい

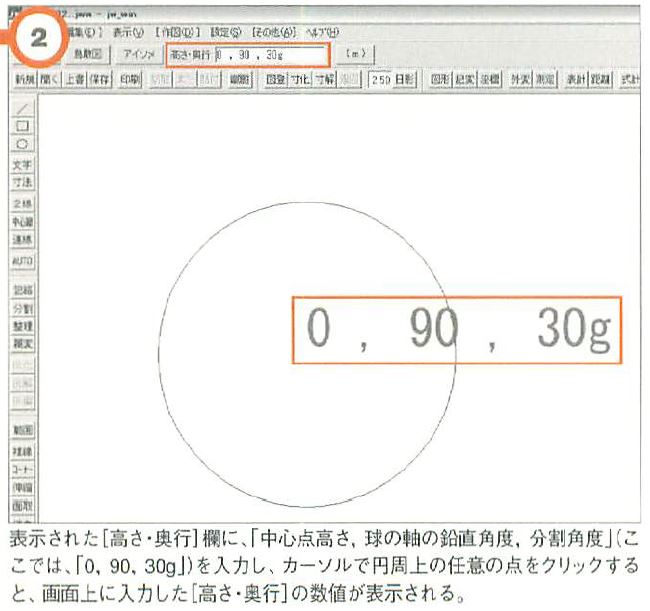

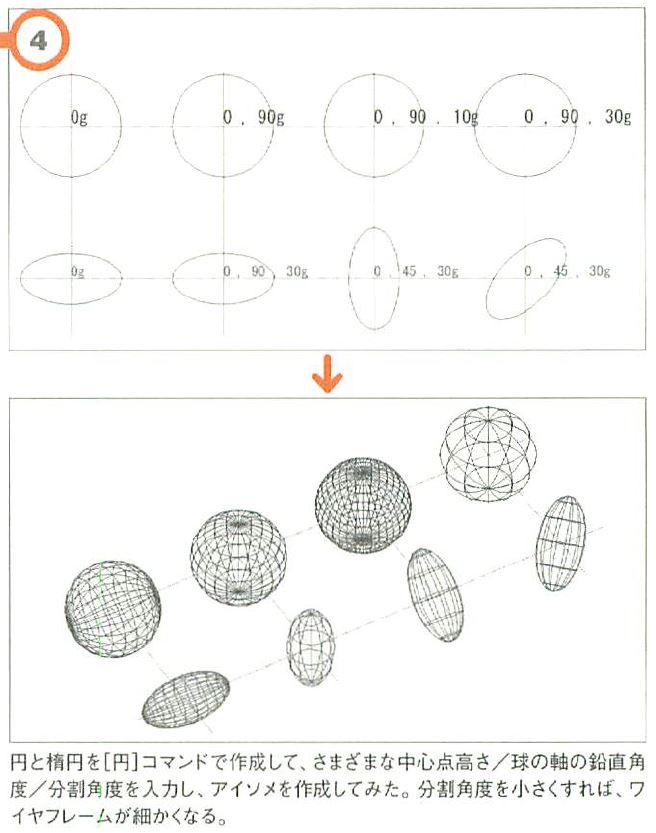

Jw_cad Version 4.05以降から、[2.5D]コマンドで、ワイヤフレームの球を表現できるようになった。円を作成し、中心点の高さや球の軸の鉛直角度、分割角度を設定して、コマンドを実行すればよい。ただし、ソリッド図形は球体面に着色した状態の表現ができない。

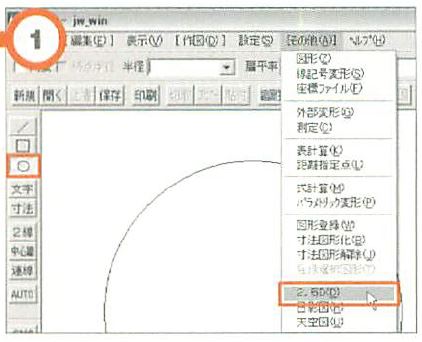

[円]コマンドで任意の円を作成し、[その他]メニューから[2.5Ｄ]を選択する。

画像の説明

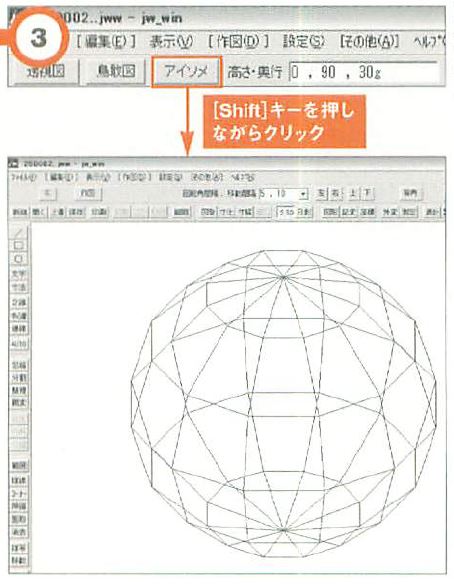

[Shift]キーを押しながら[アイソメ]ボタンをクリックすると、ワイヤフレームの球が表示される。

画像の説明

ｿﾘｯﾄﾞ図形を[2.5D]ｺﾏﾝﾄﾞで球にしても、球は着色されない

ソリッド図形を[2.5D]コマンドで球にした場合は、ソリッド円はそのままで、着色されないワイヤフレームで作成される。

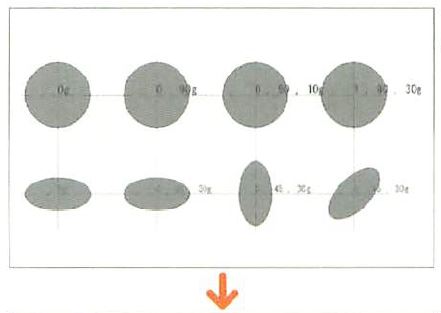

すべての円をソリッドで着色し、[2.5D]コマンドでワイヤフレームの球を作成してみる。

画像の説明

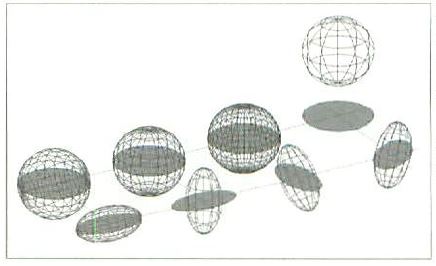

基となる円だけが着色されたままで、球は無着色のワイヤフレームとなる。右上の球は、中心点の高さを[1m]に設定しているが、ソリッド円はまったく変更されない

画像の説明
