2021.02.24 カテゴリ：2.5D

2.5Dでソリッドを使用した立面図を立体表示したい

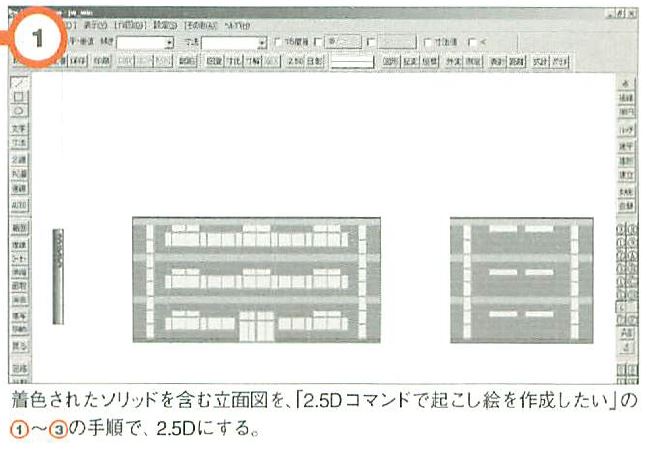

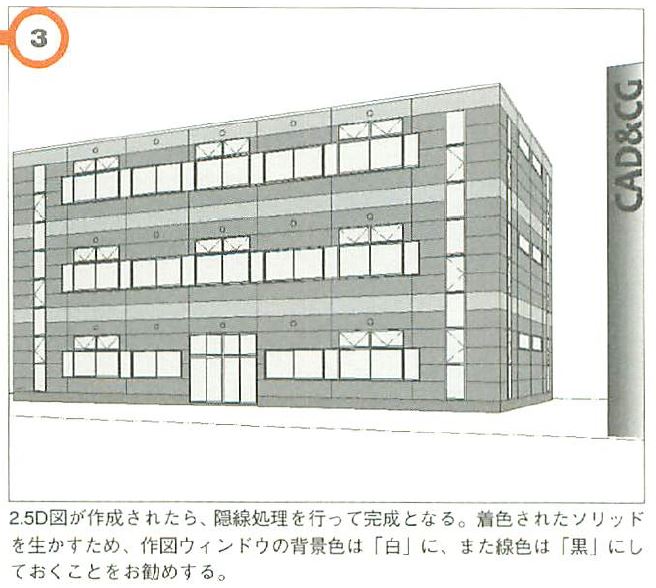

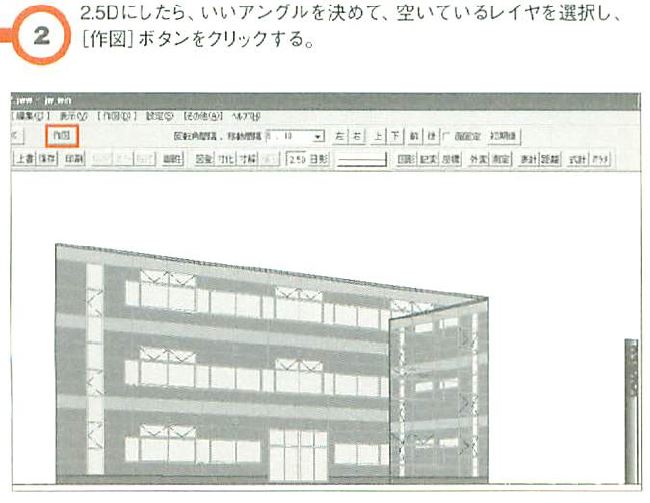

ソリッド図形で着色された立面図も2.5Dにできる。着色されたものを2.5Dにすることで、完成したものは見栄えがよくなる。基本的な操作は「2.5Dで起こし絵を作成したい」の操作と同じだ。

画像の説明

線記号変形「対角ｿﾘｯﾄﾞ」を使用すれば炬形を素早くｿﾘｯﾄﾞにできる

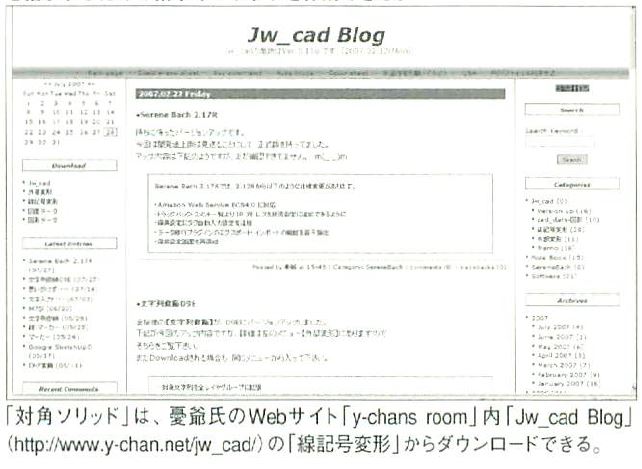

線記号変形の「対角ソリッド」(作者●憂爺氏)を使用すれば、矩形の対角を指示するだけで素早くソリッドを作成できる。画像の説明

画像の説明

高さを設定したｿﾘｯﾄﾞ図形を2.5Dにしても高さは反映されない

ソリッドで着所した図形に、高さの数値を割り当てても、2.5D化した際にはその数値が反映されない。そのため、ソリッド図形を使った立面図を2.5Dにする場合は、高さを設定しないでおくか、高さを設定した平面図を省いておくとよい。
画像の説明

「Gradation_Solid」を使用すればｿﾘｯﾄﾞ図形にｸﾞﾗﾃﾞｰｼｮﾝを施せる

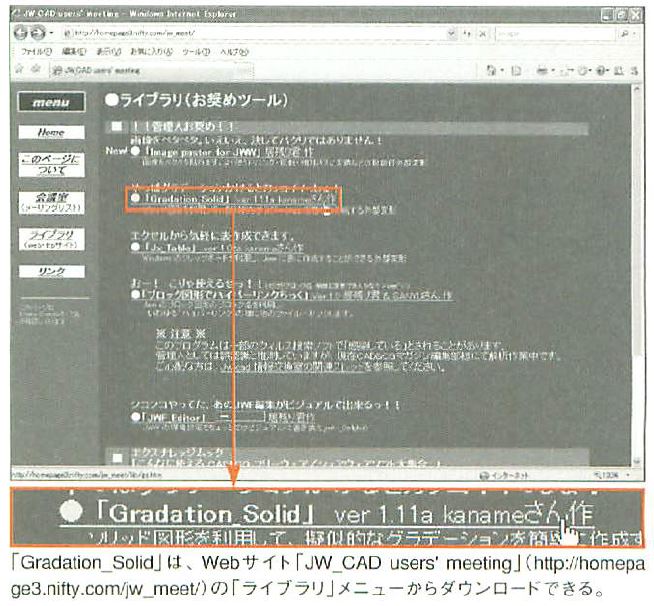

外部変形の「Gradation_Solid」(作者●Kaname氏)を使用すれば、ソリッド図形にグラデーションを施せる。ソリッド図形にした立面図にグラデーションを施せば、より見栄えがよくなる。
画像の説明
