JW_CAD 厳選小技50連発で作図効率をアップせよ 多彩な操作方法が用意されている JW_CAD では一つの作業を行うにもその手順は十人十色自分の作図方法が果たしてベストと言えるのかなかなか判断しにくいものだ。ここでは四人のヘビーユーザーが普段工夫して

いる設定操作のコツを50本大公開する何度も繰り返し行う操作を効率よく終えることができれば大幅な時間短縮に繋がる 自分の操

作手順設定方法と比較しながら試してみよう

設定編
早く図面を書きたくてもやみくもに手を動かすだけでは真の速度向上は望めない。
そこで見直して欲しいのが JW_CAD 基本設定ダイアログボックスや寸法設定ダイアログボックスなど基本的な設定項目だ。それらを

適切に設定するだけで作業効率は劇的に改善するはずだ。

寸法の表記単位を統一する

mm やmの寸法が混在している場合や寸法の単位を変更したいとき既存の寸法をすべて寸法図形にしておけば、寸法設定ダイアログボ

ックスで単位を一括して統一できる。

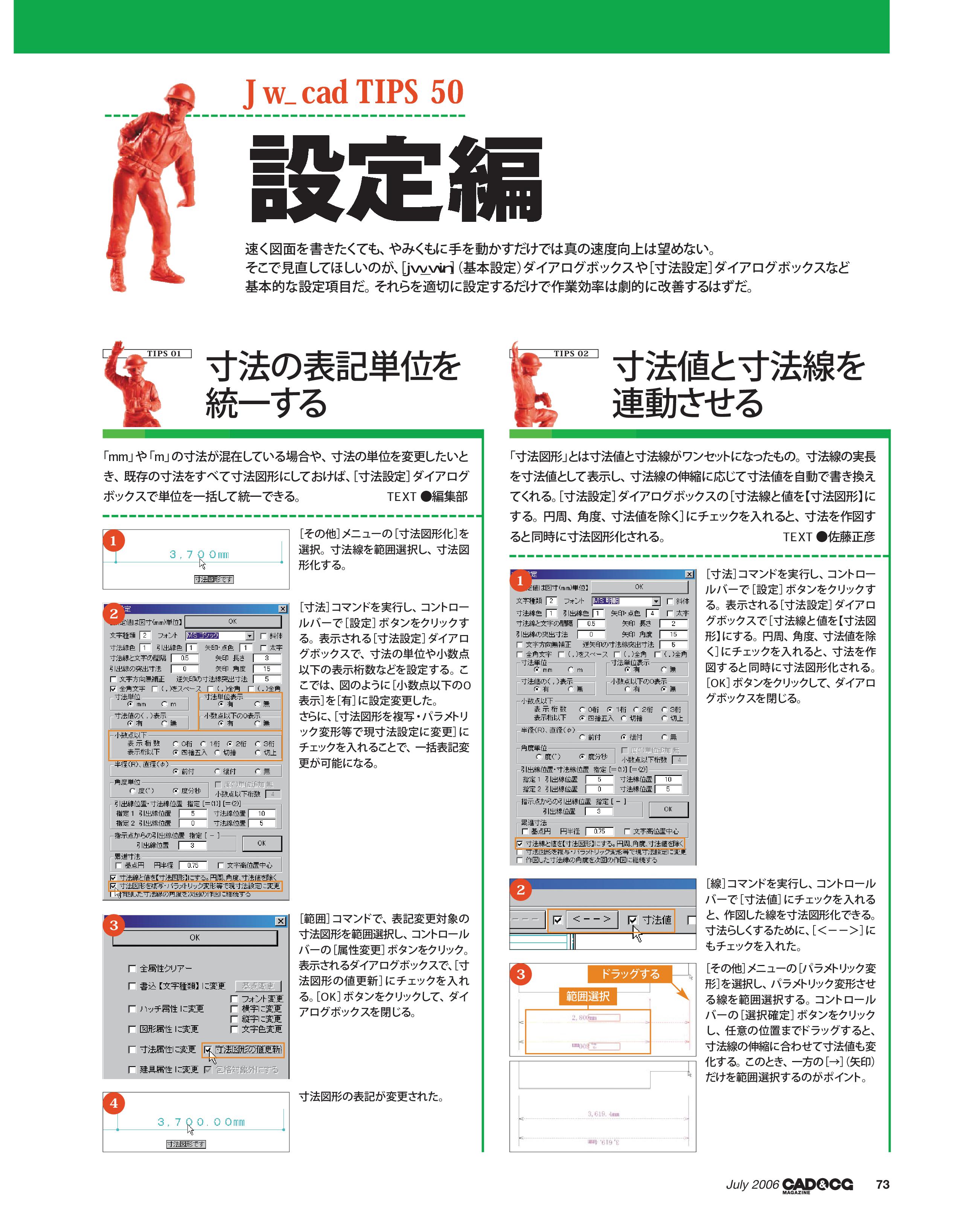

1 その他メニューの寸法図形化を選択。寸法線を範囲選択し寸法図形化する

2 寸法コマンドを実行しコントロールバーで設定ボタンをクリックする。表示される寸法設定ダイアログボックスで寸法の単位や

小数点以下の表示桁数などを設定する。
ここでは図のように小数点以下の0表示を有に設定を変更した。さらに寸法図形を複写・パラメトリック変形等で現寸法設定に変更に

チェックを入れることで、一括表記変更が可能になる。

3範囲コマンドで表記変更対象の寸法図形を範囲選択しコントロールバーの属性変更ボタンをクリック表示されるダイアログボックス

で寸法図形の値更新にチェックを入れる OK ボタンをクリックしてダイアログボックスを閉じる。

4寸法図形の表記が変更された。

寸法値と寸法線を連動させる
寸法図形とは寸法値と新党船がワンセットになったもの寸法洗脳実長を寸法値として表示し寸法戦の伸縮に応じて寸法需要を自動で

抱えてくれる寸法設定ダイアログボックスの寸法戦闘は太陽を寸法図形にする編集部角度寸法値を除くにチェックを入れると寸法を

作図すると同時に寸法図形化される
1寸法コマンドを実行しコントロールバーで設定ボタンをクリックする表示される寸法設定ダイアログボックスで寸法センター太陽を

寸法図形にする練習ん角度寸法上除くにチェックを入れると寸法を作図すると同時に寸法図形化される OK ボタンをクリックしてダ

イアログボックスを閉じる。
2戦コマンドを実行しコントロールバーで寸法時にチェックを入れると作図した戦後寸法図形化できる寸法らしくするために行→人の

チェックを入れた。その他さんその他メニューのパラメトリック変形を選択しパラメトリック編食いさせる戦後範囲選択するコント

ロールバーの選択確定ボタンをクリックし任意の位置がドラッグすると寸法戦の伸縮に合わせて寸法著変化する。このとき一般の矢

印だけよ範囲選択すのがポイント
