設備施工図に継手を自動挿入

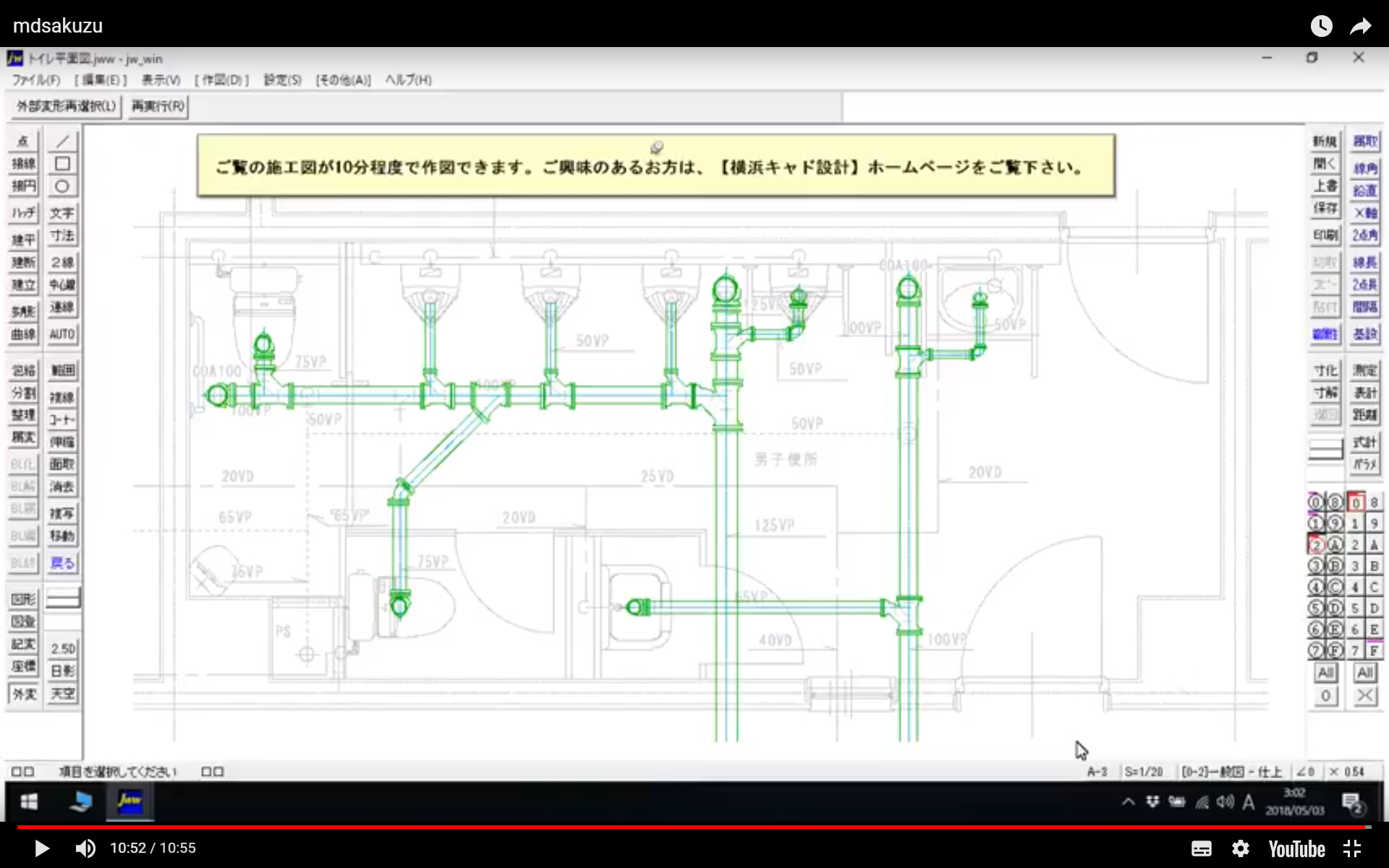

設備施工図に継手を自動挿入作図

画像クリックで拡大

設備施工図に継手を自動作図女性でもカンタン作図！

画像クリックで拡大

各種CADソフトから書き出されたPDFデータを読み込み、CADデータに変換することが可能です。
PDFファイルをJWWデータファイルに変換するソフトをインストールします。

PDF図面データを簡単な操作でCADデータに変換できる「PDF to JWW」変換システムです。CADから出力されPDFは、読み込むだけでCADデータに自動変換されます。再利用が難しかったPDF図面を瞬時にCAD化することが可能です。

フリーソフト「PDF to JWW」のインストールから使い方まで丁寧に講習します。
どなたでも、変換したCADデータを、JWW図面に保存できるようになります。

MD継手作図編　

DV継手作図編　

ねじ込み継手作図編　

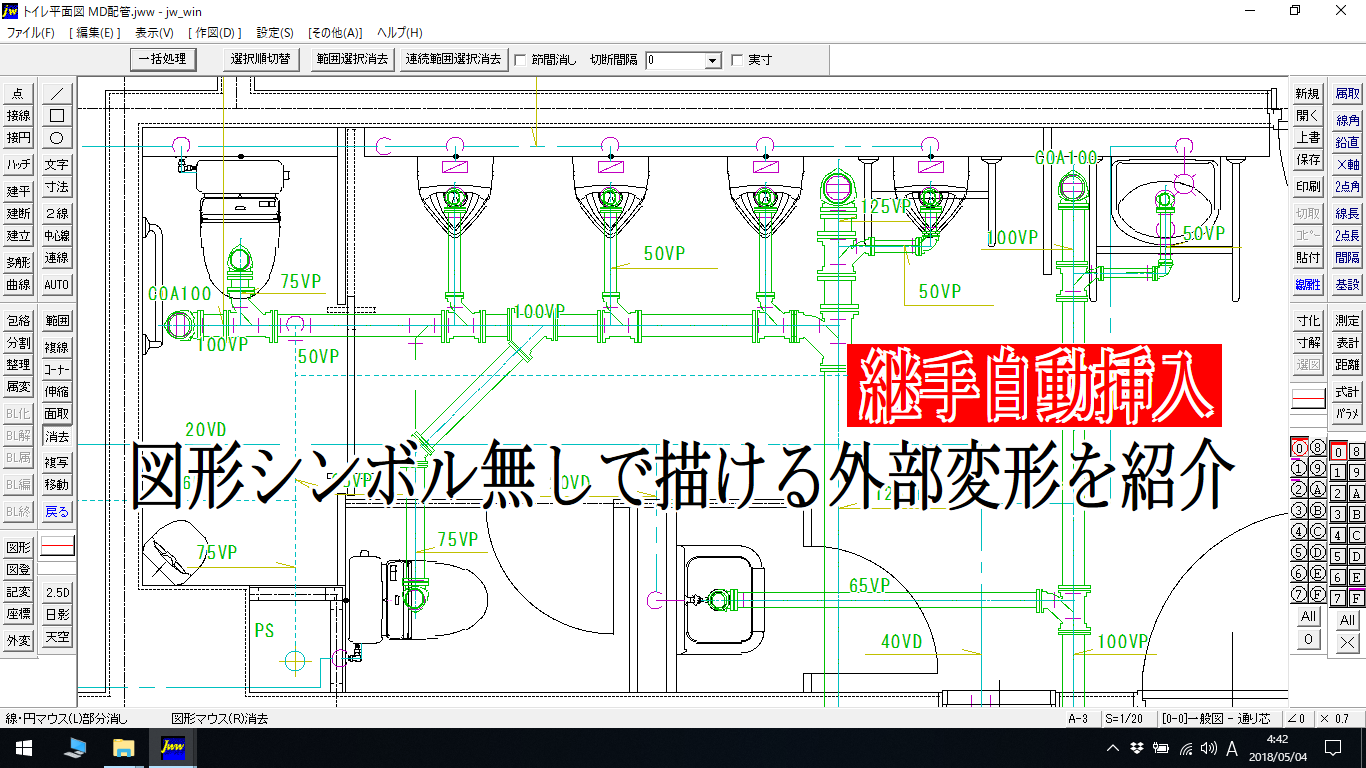

Jw_cadの外部変形　簡易配管作図最新版説明動画　Ⅰ

Jw_cadの外部変形　簡易配管作図最新版説明動画　Ⅱ

Jw_cadの外部変形　簡易配管作図最新版説明動画　Ⅲ

　簡　易　配　管　作　図　習　得　講　座　へ　

お客様の声

配管径路の簡易作図制作者(小嶋雄二氏)による使用説明

ダウンロードリンク(※スクロールして探して下さい。【掲載時7行目でした】)

==============================================================================
【名　　称】　配管径路の簡易作図
【登録名　】　haikan2_06.zip
【制作者名】　小嶋　雄二
【動作環境】　mswin32-ruby 1.9以降 / Jw_cad 5.11e以降
【動作確認】　Windows10 + Jw_cad 7.11e+ mswin32-ruby 1.8.6
【掲載月日】　18/5/11 (fri)
【展開方法】　lha x haikan2_06.zip
【開発言語】　mswin32-ruby 1.8.6 & borland C++ 5.5.1
【取扱種別】　フリーソフト
【転載条件】転載自由
==============================================================================

■このプログラムは JW-CAD for Windows の外部変形機能を利用し、複数のポイント
　をクリックして、配管ルートを作図します。
　または、選択した連続線を配管ルートに変換します。
（配管線・中心線・90°エルボ及び45°エルボを同時に作図します）
　90°エルボと45°エルボの混在は可能です。

ruby1.9系・ruby2.0以降でも動作します。

■前回との変更点
　掲示板で佐藤様より指摘があり、下記のとおり修正しました。
　\塩ビ継手\DV継手L\管立上・立下において
　継手の座標ファイル名を
　DV80d.txt→DV75d.txt
　DV80u.txt→DV75u.txt
　に修正しました。
　管上下.batの実行時、配管口径75を選択すると
　ファイル名の間違いによりバグが発生していました。

　設定用ダイアログのリストボックス内で右クリックすると「OK」
　ボタンのクリックを省略できるようにしました。
■前々回との変更点
　管端の立上り・立下りの作図を追加しました。

■使用方法

 はじめに．
 ・このスクリプトは、mswin32 版 Ruby を前提に書かれています。

　　以下のサイトからダウンロード後、インストールしてください。
　　http://rubyinstaller.org/

 ・圧縮ファイルを任意のフォルダに解凍して下さい。（フォルダ付で解凍したほうが

　　便利です。）

 使い方
   ・用途に応じてフォルダを選択してください。

　　　（MD継手、ドレネジ継手、ネジ込継手、モルコジョイント、塩ビ継手
　　　　差込高圧継手、銅管食込継手、溶接継手LL、溶接継手SL）

　　・用途に応じてフォルダを選択してください。
　　　（管接続・継手交換、配管作図、分岐管T、分岐管Y）

　　・バッチファイルを選択してください。

　　　○管接続・継手交換

		・管接続.bat

　　　　　図面中の継手部分を範囲切取選択する。
　　　　　表示されたダイアログからサイズ、種類を選択する。

		　選択した継手に交換されます。
		　継手無の場合は、選択した継手で接続されます。

　　　○管立上・立下

		・管上下.bat

　　　　　図面中の管端を範囲切取選択する。
　　　　　立上り及び立下り位置をクリックしてください。
　　　　　表示されたダイアログからサイズ、種類を選択する。

		　管端が指示した位置まで伸縮して、管端に該当する継手を作図します。

　　　○配管作図
　　　　・配管作図.bat
　　　　　図面中の各配管点を順次クリックする。
　　　　　コントロールバーの「点指示終了」をクリック又は、左AM0:00ドラッグ。
　　　　　設定用のダイアログが表示されるので、設定項目を記入して
　　　　　「OK」をクリック。（設定項目は継続されます）
　　　　　点指示したルートに、配管線・中心線・エルボ　が作図されます。

　　　　・配管作図2.bat
　　　　　図面中の各連続線を順次右クリックする。
　　　　　コントロールバーの「選択確定」をクリック又は、左AM0:00ドラッグ。
　　　　　設定用のダイアログが表示されるので、設定項目を記入して
　　　　　「OK」をクリック。（設定項目は継続されます）
　　　　　各連続線が、配管線＋中心線＋エルボ　に変換されます。

　　　　・配管作図3.bat
　　　　　図面中の線(不連続線)を順次指示する。
　　　　　コントロールバーの「点指示終了」をクリック又は、左AM0:00ドラッグ。
　　　　　設定用のダイアログが表示されるので、設定項目を記入して
　　　　　「OK」をクリック。（設定項目は継続されます）
　　　　　指示した線が、配管線＋中心線＋エルボ　に変換されます。

　　　○分岐管T
　　　　・分岐管作図.bat（点指示）
　　　　　分岐管の作図位置、主管上流側をクリックする。
　　　　　主管と枝管の合流部分をクリックする。
　　　　　枝管の上流側をクリックする。
　　　　　設定用のダイアログが表示されるので、設定項目を記入して
　　　　　「OK」をクリック。（設定項目は継続されます）
　　　　　分岐管が作図されます。

　　　　・分岐管作図2.bat（線指示）
　　　　　主管中心線の上流側をクリックする。
　　　　　枝管中心線の上流側をクリックする。
　　　　　設定用のダイアログが表示されるので、設定項目を記入して
　　　　　「OK」をクリック。（設定項目は継続されます）
　　　　　分岐管が作図されます。

　　　　・分岐管作図2.bat（範囲切取選択+線指示）
　　　　　主管と枝管の合流部分を範囲切取選択する。
　　　　　主管中心線の上流側をクリックする。
　　　　　枝管中心線の上流側をクリックする。
　　　　　設定用のダイアログが表示されるので、設定項目を記入して
　　　　　「OK」をクリック。（設定項目は継続されます）
　　　　　分岐管が作図されます。
　　　　　　（中心線以外は、陰線処理されます）

　　　○分岐管Y
　　　　・分岐管作図.bat（点指示）
　　　　　分岐管の作図位置、主管上流側をクリックする。
　　　　　主管と枝管の合流部分をクリックする。
　　　　　枝管の上流側をクリックする。
　　　　　設定用のダイアログが表示されるので、設定項目を記入して
　　　　　「OK」をクリック。（設定項目は継続されます）
　　　　　分岐管が作図されます。

　※設定用ダイアログのリストボックス内で右クリックすると「OK」
　　ボタンのクリックが省略できます。(マウス移動が不要)

■同梱ファイル
　このファイルには以下のファイルが圧縮されています．

   1.haikan2.TXT	今お読みのファイル

   2.MD継手

　　　○配管作図
　　　　配管作図.bat
　　　　配管作図.rb
　　　　配管作図2.bat
　　　　配管作図2.rb
　　　　配管作図3.bat
　　　　コーナー.rb
　　　　設定.txt
　　　　継手の座標ファイル

　　　○管接続・継手交換
　　　　管接続.bat
　　　　管接続.rb
　　　　設定.txt
　　　　継手の座標ファイル
