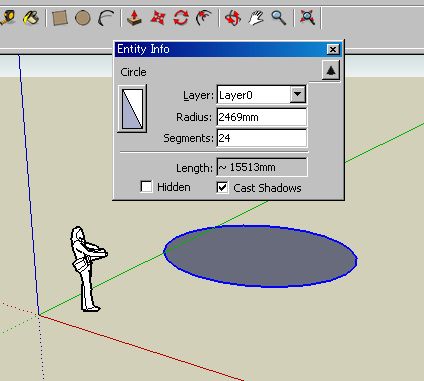

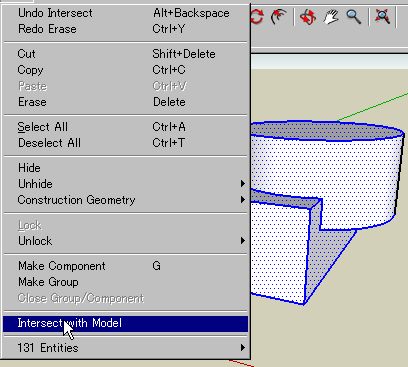

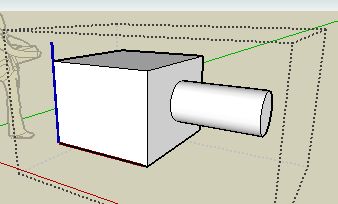

主要コマンド１５  Rectangle(（長方形） 長方形のフェイス（面）を書く 長方形のフェイス（面）を書く各ツール。ｘｙｚ平面のほか、フェイスがあれば、そのフェイス上にも長方形を書ける。書き方は始点でクリックし、対角をなす終点でクリックする。マウスで概略を書いた後、キーボードからエッジ（辺）の長さを（ｘ、ｙ）の形でカンマで区切って入力することで、正確な寸法で作図できる。 長方形のフェイス（面）を書く各ツール フェイス上の作図する場合は、カーソルが青色で　[On　Face]　と表示された状態になり、確実に面の上をとらえていることを確認する必要がある。 フェイス上の作図 Cirecle（円） 円を書く 円形のフェイスを書く。エッジは線分によって近似された擬似円弧である。書き方は１点目のクリックで円の中心を、２点目で半径を指示する。マウスで大まかに図形を書いた後、半径値を入力することで、正確な寸法で、正確な寸法で作図できる。 １点目のクリックで円の中心を、２点目で半径を指示する。 フェイス上に円形を書ける点も[Rectangle]ツールと同様。書いた円のエッジを[Seleｃt]ツールで選択して右クリックメニューから[Entity　info]を選択すれば、半径や分割数を変更できる。 円のエッジを[Seleｃt]ツールで選択して右クリックメニューから[Entity　info]を選択すれば、半径や分割数を変更できる。 Line（線分） 線分（辺／エッジ）を書く 文字どおり、線分（辺/エッジ）を書くツールであるが、GoogleSketchUp上ではむしろフェイスを分割するツールとしての役割が大きい。 例えば、長方形の任意の2つのエッジ上の間にエッジを書くと、長方形は2つの図形に分割できる。　この分割線を[Eraser]ツールで消すと、図形は再び1つの図形に戻る。 長方形の任意の2つのエッジ上の間にエッジを書く 同一面上にあるエッジにフェイスが張られていない場合には、[Line]ツールでいずれかのエッジをトレースすることでフェイスを張ることもできる。 Line]ツールでいずれかのエッジをトレースすることでフェイスを張ることもできる。 Arc（円弧） Arc（円弧）を書く 円弧状の線（エッジ）を書くツール。 最初に円弧が通過する両端の２点をクリックで指定して、３点目に円弧のふくらみを指示する。 円弧は[Line]ツールと同様に、面を分割する性質がある。 円弧が通過する両端の２点をクリックで指定して、３点目に円弧のふくらみを指示する。 また[Circle]ツールで書いた円と同様に、エッジを選択時、右クリックで表示されるメニューから[Entity info]を選択すれば、半径や分割数を変更できる。 エッジを選択時、右クリックで表示されるメニューから[Entity info]を選択すれば、半径や分割数を変更できる Select(セレクト) Select（セレクト） フェイスやエッジの選択に使うツール。クリックすれば図を選択できる。[Ctrl]キーを押しながらクリックすると複数個の図形を選択でき、［Shift］キーを押しながらクリックすると複数個の選択および除外ができる。 また、左側からドラッグして選択すると、ボックスに完全に囲まれた図形だけが選択される。逆に右側からドラッグして選択すると、重なった図形がすべて選択される。 Push/Pull（プッシュ／プル） Push/Pull（プッシュ／プル） フェイスを法線の方向に押したり引っ張ったり（Push／Pul）することで、フェイスから3次元の立体を作ったり、立体を変形するツール。マウスで操作した後、キーボードから数値を指定することで正確な作図ができる。1つの面の操作しかできないことや、フェイスを引っ張る方向は必ず法線方向となる。 xy平面に書いた長方形のフェイスを引っ張り立体にする。 Push／Pulける際に［ctrl］キーを押しながら操作すると、元のフェイスを残して、新たに複製しながら作図することができる。 ［ctrl］キーを押しながら操作すると、複製できる。 Move/Copy（移動／コピー） Move/Copy（移動／コピー） エッジやフェイスの移動、もしくはコピーするためのツール。単一の図形の操作であれば頂点（Endpoint）を選ぶこともできる。図形を選択するときに［Ctｒｌ］キーを押しながら実行すると、カーソルに［＋］マークが現れてコピーが可能になる。図形が他図形に幾何学的に拘束されるため、移動できない場合があるが、[Alt]キーを押しながら実行すると、拘束する図形が台形や三角形に分解され、移動できる（自動フォールデインク機能）。 エッジやフェイスの移動、もしくはコピーするためのツール 図形を選択するときに［Ctｒｌ］キーを押しながら実行すると、カーソルに［＋］マークが現れてコピーが可能になる。図形が他図形に幾何学的に拘束されるため、移動できない場合があるが、[Alt]キーを押しながら実行すると、拘束する図形が台形や三角形に分解され、移動できる（自動フォールデインク機能）。 [Alt]キーを押しながら実行すると、拘束する図形が台形や三角形に分解され、移動できる（自動フォールデインク機能）。 Rotate（回転） Rotate（回転） 図形の回転移動とコピーを行うツール。［Select］ツールで図形を選択後、［Rotate］ツールを選ぶ。まず回転の中心点をクリックすると、分度器が表示される。このとき分度器は固定される面の方向により、3つの基準面である青、赤、緑とそのほかの面を意味する黒に色が変わる。2回目のクリックで回転の基準を、3回目のクリックで回転角度を決定すると、図形が回転する。［ctrl］キーとの併用でコピーできるのは、［Move／Copy］ツールと同様である。 ［Select］ツールで図形を選択後、［Rotate］ツールを選ぶ。まず回転の中心点をクリックすると、分度器が表示される。 。2回目のクリックで回転の基準を、3回目のクリックで回転角度を決定すると、図形が回転する。［ctrl］キーとの併用でコピーできるのは、［Move／Copy］ツールと同様である。 。2回目のクリックで回転の基準を、3回目のクリックで回転角度を決定すると、図形が回転する。 Offset（オフセット） Offset（オフセット） 面の外周を形作るエッジから、オフセットしたエッジを派生させるツール。［Offset］ツールを選択後、オフセットさせる図形のエッジをクリックして、オフセットする位置で再度、クリックする。オフセット量は、マウスで大まかに指示した後、数値入力しても設定可能である。直線の場合は、閉じた図形でないと作動しないが、円弧やフリーハンド緑では、閉じていなくてもオフセットラインが発生する。 ［Offset］ツールを選択後、オフセットさせる図形のエッジをクリックして、オフセットする位置で再度、クリックする。 オフセット量は、マウスで大まかに指示した後、数値入力しても設定可能である。直線の場合は、閉じた図形でないと作動しないが、円弧やフリーハンド緑では、閉じていなくてもオフセットラインが発生する。 円弧やフリーハンド緑では、閉じていなくてもオフセットラインが発生する。 PaintBucket（ペイント） PaintBucket（ペイント） 図形に色やテクスチャを指定する。実行すると、［MateriaLs］ダイアログボックスが現れ、色／テクスチャを選択できる。選択後、モデルをクリックすると、色／テクスチャが適用される。［Library］タブには備え付けの色／テクスチャが、 図形に色やテクスチャを指定する。 [InModel]タブには現在のモデルに割り当てられている色／テクスチャが表示される。さらに色／テクスチャをダブルクリックすると、色合いや透明度の調整、さらにテクスチャとして画像ファイルを指定できる。 [InModel]タブには現在のモデルに割り当てられている色／テクスチャが表示される。さらに色／テクスチャをダブルクリックすると、色合いや透明度の調整、さらにテクスチャとして画像ファイルを指定できる。 Tape　Measeure（メジャー） Tape　Measeure（メジャー） ［ＴapeMeasure］ツTルは、長さを測るためのツール。クリックした2点間の距離を測れる。 ［ＴapeMeasure］ツTルは、長さを測るためのツール Ｅｒａｓｅｒ（消しゴム） Ｅｒａｓｅｒ（消しゴム） ［Eraser］ツールは、図形を消す。消しゴムをこするようにドラッグすると、複数図形をまとめて消去できる。［Ｃtrｌ]キーを押しながら、エッジに対して実行すると、その線分をスムージングする。 Ｍａｋｅ　Ｃｏｍｐｏｎｅｎｔ（コンポーネント） Ｍａｋｅ　Ｃｏｍｐｏｎｅｎｔ（コンポーネント） 触れ合ったり重なり合ったりする図形は、互いにくっつき1つの図形になろうとする。これを回避して別の図形として扱うためには、図形をコンポーネント化する。操作は、図形を選択した状態で、［MakeComponent］を実行。［createcomponent］ダイアログボックスが表示されるので、名前を入力して［Create］をクリック。 ［MakeComponent］を実行 コポーネントを編集するには、ダブルクリックして編集モードに入る。分解するには、右クリックメニューから［Exp10de］を選択する。 。分解するには、右クリックメニューから［Exp10de］を選択する。 Ｉｎｔｅｒｓｅｃｔ　ｗｉｔｈ　Ｍｏｄｅｌ　（交差） Ｉｎｔｅｒｓｅｃｔ　ｗｉｔｈ　Ｍｏｄｅｌ　（交差） ［ln短信∝丑W仙Modeりは、3次元の図形が交差する稜線を書き出す機能。アイコンボタンはなく、［Edit］メニューに用意されている。交差している立体の片方もしくは両方を選択し、実行すれば、交差した稜線を書き出し、稜線で図形は分割される。不要な形状を消去すれば、仮に図形が分解しないで稜線だけ必要な場合は、図形を先にコンポーネント化してからこのツールを使えばよい。 ［Edit］メニューに用意されている。交差している立体の片方もしくは両方を選択し、実行すれば、交差した稜線を書き出し、稜線で図形は分割される いわゆるプーリアン演算ツールとしても使える。 Ｆｏｌｌｏｗ　Ｍｅ（フォローミー） Ｆｏｌｌｏｗ　Ｍｅ（フォローミー） 回転体を作成するレイズ、およびくり型やパイプ椅子を作成する際に、フェイスをエッジに沿って押し出すためのツール。レイズツールとしては、最初に回転のための軌跡を選択し、次に［Too［］メニューの［Fol10WMe］を実行する。最後に回転させる面を選ぶ。くり型の場合は、くり型を押し出すエッジを最初に選択し、次に［Tool］メニューの［FoLlowMe］を実行する。引き続いてくり型となるフェイスを選ぶと、簡単にくり型を書くことができる。
