平面図一発作図

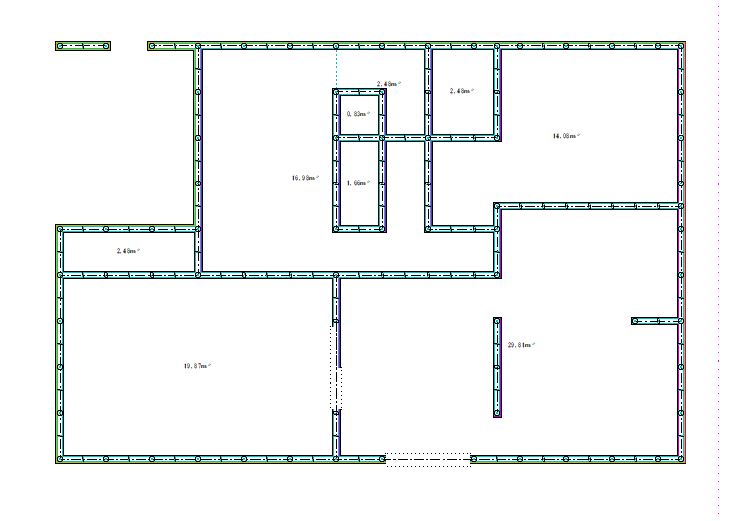

間取り線を木造平面詳細図に一瞬変換
間取り線を木造平面詳細図に一瞬変換!

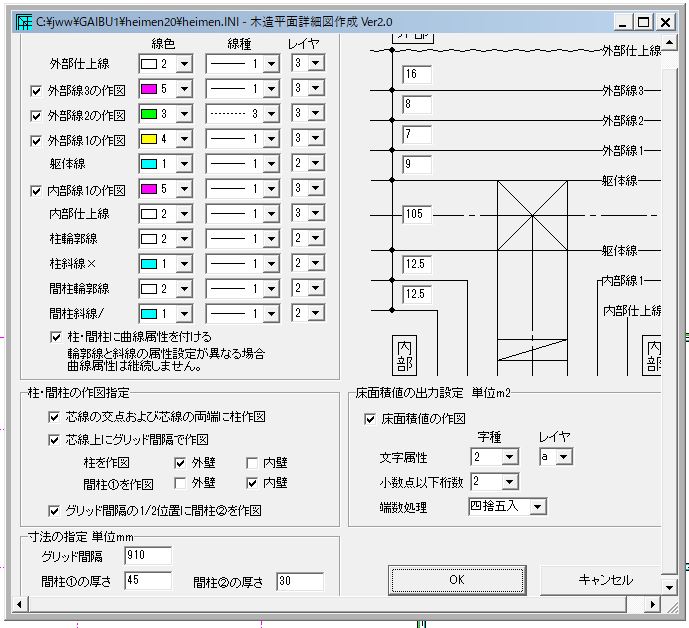

設定ファイル系コマンドのポップアップメニューのオプション設定で多彩な表現を変更可能です。柱の大きさ、間柱の大きさも自由に変更可能、内部仕上げ材、外部仕上げ材、外壁材の変更も簡単にできます。以後自身のオリジナル設定を何度でも繰り返し使用できます。
どうしても上手くいかない方
とりあえず変換を急いでいる方
有料で良いので習得を御希望の方はボタンをクリック
○ 概要

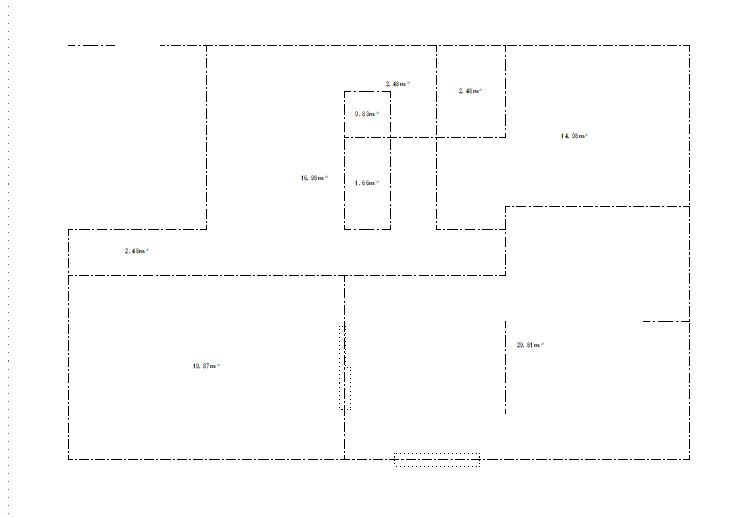

実線または一点鎖線で入力された壁芯線を基に以下の線を指定距離で作図します。
全ての線でレイヤ、線色、線種を指定出来ます。外部線1、外部線2、外部線3及び内部線1は作図可否を指定出来ます。外部線1、外部線2、外部線3、外部仕上線、躯体線、内部線1、内部仕上線
柱を壁芯線の端および交点に作図します。柱または間柱を壁芯線上にグリッド間隔で作図します。間柱を壁芯線上のグリッドピッチの1/2位置に作図します。柱・間柱の作図可否を指定出来ます。柱・間柱の輪郭線と内部斜線のレイヤ、線色、線種をそれぞれ指定出来ます。但し、柱・間柱は内部の斜線属性が異なったときは、曲線属性は継続しません。建具輪郭線を描くとその内部の柱、間柱および仕上線などを消去します。建具輪郭線は補助線で作図します。
壁芯線で囲まれた範囲の各床面積値を出力します。
床面積の範囲は壁芯線の他に境界線として点線および二点鎖線が使えます。境界線の点線、二点鎖線には外部仕上線、躯体線、内部仕上線などは作成しません。壁芯線、建具輪郭線および境界線は斜線はサポートしません。
○ 使用法

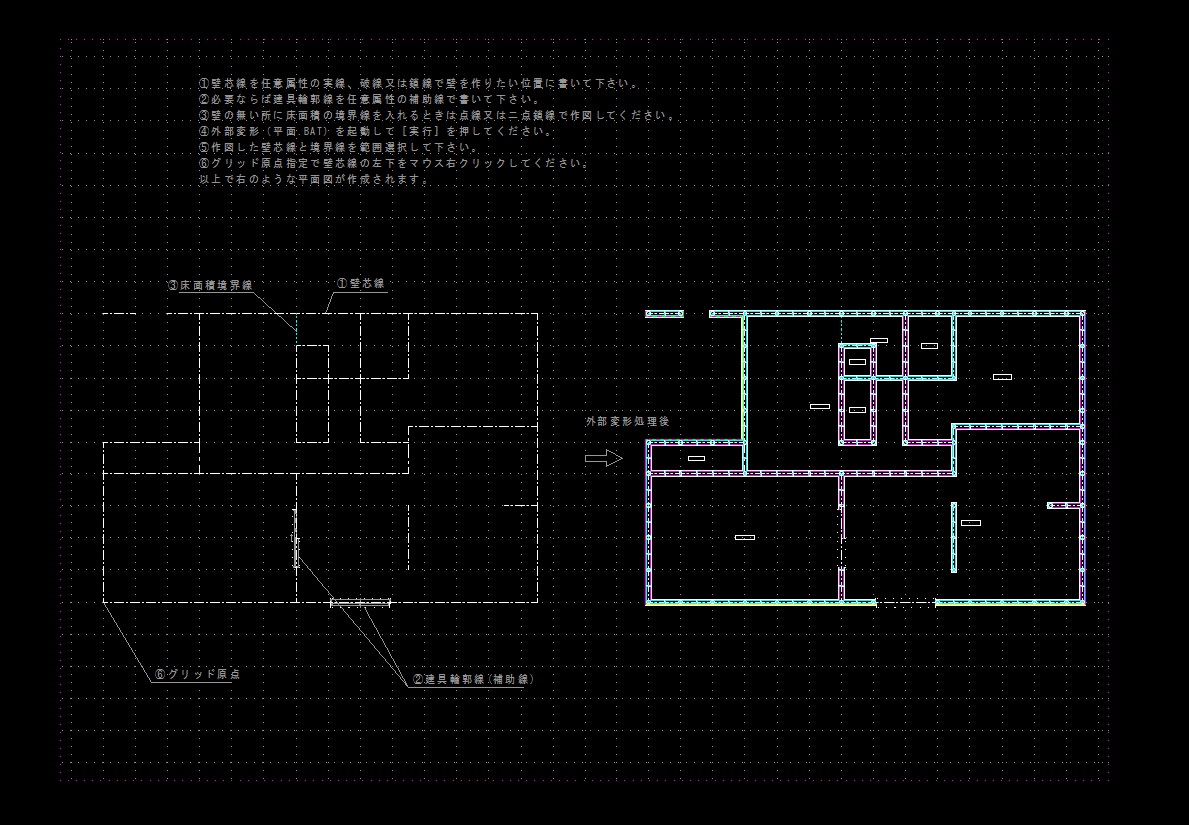

壁芯線で間取りを描いたら、起動して範囲選択するだけです。詳しくはSAMPLE.JWWを参照してください。
○ オプション指定(上級者向け)
/Rをつけると設定画面を表示しないで即実行します。 例) heimen.exe /R 設定情報を指定ファイルからの読込/保存が出来ます。インストールフォルダ内のheimen.iniがデフォルトの設定ファイルです。このの複製をインストールフォルダ内に作って名前を変更して指定してください。インストールフォルダ以外ではフルパスで指定します。
例) heimen.exe 準耐火.ini
○ バッチプログラム記述(上級者向け)
REM #1 グリッド原点の指示
○ 制限事項
断線や重複線があると誤作図する場合があります。起動する前にはjww側で[編集]-[データ整理]-[重複整理]を実行してください。
