『住宅地図をCADデータに変換』-ラスター・ベクター変換

ScanBmpMonkeyⅡは登録不要のフリーソフトです。

  • 作者ハンドルネームH.Takada様に感謝
  • ラスターデータをベクトルデータに変換します。
  • 具体的には、「画像を読み取りCADデーターとして出力します。」

画像の説明

「WinTopo」との違いは、ファイル形式が「bmp」形式のみの事

画像の説明

画像の説明

「ScanBmp MonkeyⅡ」のインストール

画像の説明

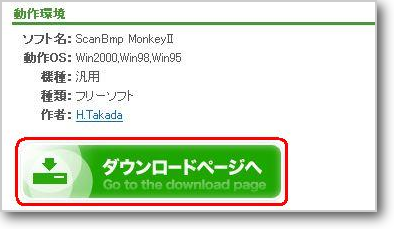

  • 「ダウンロードページへ」を「左クリック」

画像の説明

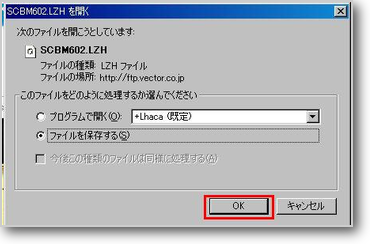

  • 「OK」ボタンを押下します。

画像の説明

  • ソフトがダウンロードされます。

画像の説明

  • 「ダウンロードしたソフト」を解答します。

画像の説明

全てのファイルを同じフォルダーに解凍して下さい。

DXFHED.TXT (DXFのヘッダーファイル)
readme.txt   (このファイル)
ScanBmpM6.exe (実行ファイル)

以上の3ファイルができます。

あとはScanBmpM6.exeを実行して下さい。

インストールが上手に出来ない方は「MovieStart」をクリックしてください

ScamBmpのインストール動画へリンク

使い方

※このソフトは”黒”の点のみを変換の対象としています。 黒→RGB(0,0,0)です。

●手順

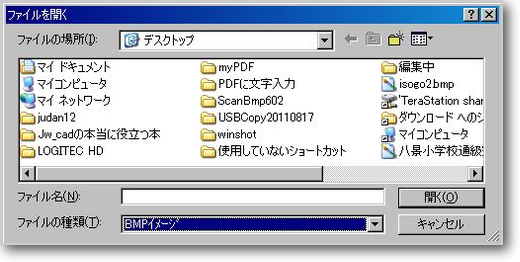

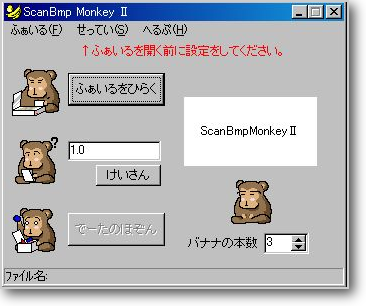

  •  メニューから[ふぁいる|ひらく]を選択するか画面上の[ふぁい
    るをひらく]ボタンを押して下さい。この時使うファイルは、できれば1ビット(白黒)のビットマップファイルをお奨めします。 ファイルを開くと同時にデータに変換するため多少時間がかります。

画像の説明

  •  倍率を計算します。
    倍率を自分で決める場合は倍率の所に数値を入れて下さい。図面の縮尺を合わせる場合は[けいさん]のボタンを押して計算させて下さい。数値を入力してOKボタンを押せば自動的に倍率欄に数値が入ります。このときスキャナで読みとった図面の縮尺と読み取った解像度(dpi)が必要になります。特に解像度は忘れやすいのでメモしておくとよいと思います。
  •  メニューから[ふぁいる|ほぞん]を選択するか画面上の[でーたのほぞん]ボタンを押して下さい。保存形式は txt jwc dxf の3種類です。ファイル名を入力して保存すれば完了です。
  1. あとはJW_cad等でファイルを開いて確認して下さい。



変換に使用するファイルについて

  • 種類について形式はWINDOWS標準のビットマップファイル(BMP)のみです。圧縮されているBMPは使用できません。変換に使用するBMPファイルは白黒の物のみが使用できます。スキャナーで読みとるときに白黒、又はモノクロ(2値)等で読みとって下さい。
  • ファイルの作り方に付いて※スキャナで読みとる解像度は180dpi~200dpiぐらいでいいと思います。
    グレイスケールで読み込む。(スキャナ)
        ↓
    コントラストを上げる。(グラフィックソフト)
        ↓
    2階調50%分けで白黒画像に変換する。(グラフィックソフト)

この方法が結構きれいにでます。一部のソフトでは正しくファイルが保存されずScanBmpで開いた場合にエラーがでる場合があります。この場合Windows標準のペイントを使って上書き保存して下さい。たいていの場合はこれで解決出来ます。

●変換されたデータについて

データは線の巾の中心を取るように変換されますがボーナスの額によっては線の巾がそのまま出るようにも変換できます。変換されるデータ量はボーナスの額によってかわります。多くすればデータ量が減り、(変換時間は長くなります)小さくすれば増えます。(変換時間は短くなります)たぶんこの説明だと分からないと思いますのでボーナスの額をいろいろ変えたものをCAD上で重ねてみると分かると思います。

使い方が解からない方は「MovieStart」クリックしてください
